油缸安装指南

时间:2014-06-07 管理员:admin


前支顶油缸包括ZZ、EZ、EE三种安装形式

2.1、油缸安装注意事项

安装时，油缸中心与车厢中线的夹角不得超过5度。

举升油缸时，必须保证末级缸筒不能全部伸出，最少留有150毫米的行程，且保证限位控制有效。

油缸举升达到所调整的行程时，缸筒与车厢前端留有至少50毫米的间隙。

安装时，末级缸筒应拔出15～30毫米。

2.2、油缸的安装

2.2.1、ZZ型油缸的安装

2.2.1.1、将支座安装在油缸支撑架上

将其中一个支座装到油缸支撑架上，确保支座位置与方向正确，拧紧有关螺栓、自锁螺母及垫圈。

2.2.1.2、油缸与支座的连接

安装油缸前，取下油缸铰轴保护套，在轴头上涂一层汽车通用锂基润滑脂或同等性能的油脂。

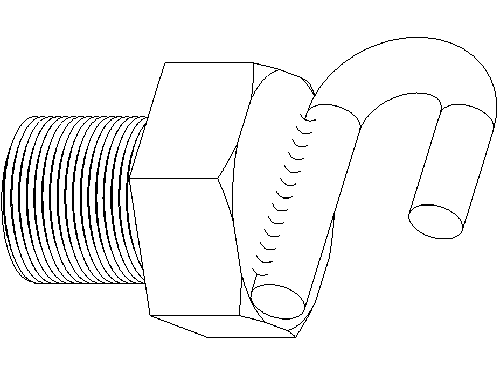

起吊油缸时，油缸的其余节缸筒可能伸出，为了确保安全，建议使用带有绳钩的螺塞来固定吊索。

将螺塞与进油口连接。把吊索一端绑在油缸的外筒上，另一端挂在带绳钩的螺塞上，用适当的起吊装置移动调起油缸。

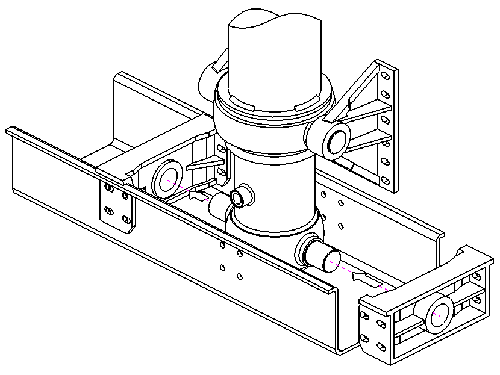

将油缸下铰轴轴头安装到已装好的支座上，保证进油口方向正确，以便连接液压系统。

将第2个油缸支座安装到支撑架上，并且调整油缸位置，确保油缸和底盘在一个中心线上，油缸与支座之间的最大间隙为2毫米，为了保持油缸处于正确位置，可在油缸和油缸支撑架横梁间插入木契，调好位置后，拧紧螺栓固定油缸支座。

取下吊索后，应避免油缸倒向驾驶室，否则会对人员造成伤害或对零部件造成损坏。

2.2.1.3油缸与厢体的连接

将两个油缸支架分别装在涂有油脂的铰轴上，然后与自卸车厢体连接。

安装时要确保支架位置与方向正确，油缸外筒铰轴台肩与支架之间最大间隙为2毫米。在油缸支架上安装螺栓、垫圈与螺母，并拧紧所有螺母。

油缸支架上的孔位可能与厢体上的孔位对不上。此时可小心地利用液压举升油缸，或者拉出油缸末级，也可以降低厢体，使油缸支架安装孔与厢体上的孔位对正。

2.2.2、EE型油缸的安装

将球铰耳环与U型支架连接，具体安装方式取决于耳环与U型支架的形式，一般采用销轴并用开口销固定。安装时要确保球铰耳环有足够的自由工作空间。

2.3、连接及测试油缸

2.3.1、连接液压系统

取下油缸进油口上的螺塞，将油缸与液压系统连接，确保软管足够长以免在举升过程中妨碍油缸的运动。

2.3.2检查测试油缸

首次举升应缓慢，仔细观察，检查所有运动情况，

油缸举升是否平稳。

管路是否与其它部件干涉。

油缸是否垂直举升。

举起厢体4-5次，确认油缸没有偏载现象，而且间隙正确。

如果发现油缸运动不好，请松开支架螺栓重新调整油缸位置。

在最初的几次举升中会有一些润滑脂出现在油缸各节缸筒上，这是正常现象，并不是油缸漏油。
