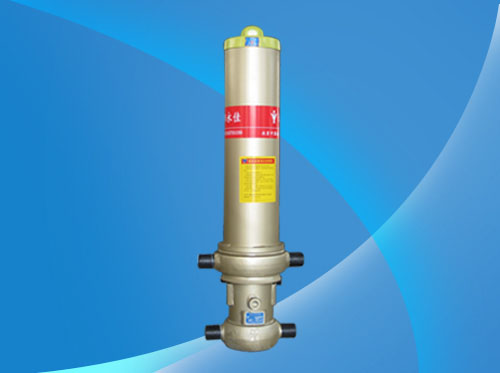

单作用套筒缸主要应用于自卸车，其规格如下表：
单作用套筒多级缸（前支顶）4TG180系列
|
型号 |
总长（mm） |
安装距 （mm） |
行程 （mm） |
底轴 （mm） |
公称压力 （mpa） |
安装形式 |
密封形式 |
|
4TG-E180×4000ZZ-L7 |
1427 |
325/345/425 |
4000 |
65 |
16 |
双铰轴 |
|
|
4TG-E180×4280ZZ-L7 |
1502 |
325/345/425 |
4280 |
65 |
16 |
双铰轴 |
|
|
4TG-E180×4650ZZ-L7 |
1596 |
325/345/425 |
4650 |
65 |
16 |
双铰轴 |
|
|
4TG-E180×5000ZZ-L7 |
1683 |
325/345/425 |
5000 |
65 |
16 |
双铰轴 |
|
|
4TG-E180×5390ZZ-L7 |
1803 |
325/345/425 |
5390 |
65 |
16 |
双铰轴 |
|
|
4TG-E180×5780ZZ-L7 |
1899 |
325/345/425 |
5780 |
65 |
16 |
双铰轴 |
|
|
4TG-E180×6180ZZ-L7 |
1982 |
325/345/425 |
6180 |
65 |
16 |
双铰轴 |
|
单作用套筒多级缸（前支顶）4TG195系列
|
型号 |
总长（mm） |
安装距 （mm） |
行程 （mm） |
底轴 （mm） |
公称压力 （mpa） |
安装形式 |
密封形式 |
|
4TG-E195×4280ZZ-L3 |
1520 |
325/345/425 |
4280 |
65 |
16 |
双铰轴 |
|
|
4TG-E195×4650ZZ-L3 |
1614 |
325/345/425 |
4650 |
65 |
16 |
双铰轴 |
|
|
4TG-E195×5000ZZ-L3 |
1701 |
325/345/425 |
5000 |
65 |
16 |
双铰轴 |
|
|
4TG-E195×5390ZZ-L3 |
1821 |
325/345/425 |
5390 |
65 |
16 |
双铰轴 |
|
|
4TG-E195×5780ZZ-L3 |
1917 |
325/345/425 |
5780 |
65 |
16 |
双铰轴 |
|
|
4TG-E195×6180ZZ-L3 |
2000 |
325/345/425 |
6180 |
65 |
16 |
双铰轴 |
|
单作用套筒多级缸（前支顶）5TG180系列
|
型号 |
总长（mm） |
安装距 （mm） |
行程 （mm） |
底轴 （mm） |
公称压力 （mpa） |
安装形式 |
密封形式 |
|
5TG-E180×5390ZZ-L7 |
1530 |
345 |
5390 |
65 |
16 |
双铰轴 |
|
|
5TG-E180×6300ZZ-L7 |
1704 |
343 |
6300 |
65 |
16 |
双铰轴 |
|
单作用套筒多级缸（前支顶）5TG195系列
|
型号 |
总长（mm） |
安装距 （mm） |
行程 （mm） |
底轴 （mm） |
公称压力 （mpa） |
安装形式 |
密封形式 |
|
5TG-E195×6300ZZ-L3 |
1720 |
343 |
6300 |
65 |
16 |
双铰轴 |
|
单作用套筒多级缸（前支顶）5TG210系列
|
型号 |
总长（mm） |
安装距 （mm） |
行程 （mm） |
底轴 （mm） |
公称压力 （mpa） |
安装形式 |
密封形式 |
|
5TG-E210×5780ZZ-L |
1623 |
345 |
5780 |
70 |
16 |
双铰轴 |
|
|
5TG-E210×6600ZZ-L |
1777 |
343 |
6600 |
70 |
16 |
双铰轴 |
|
|
5TG-E210×7130ZZ-L |
1877 |
486 |
7130 |
70 |
16 |
双铰轴 |
|
|
5TG-E210×7200ZZ-L |
1907 |
345 |
7200 |
70 |
16 |
双铰轴 |
|
